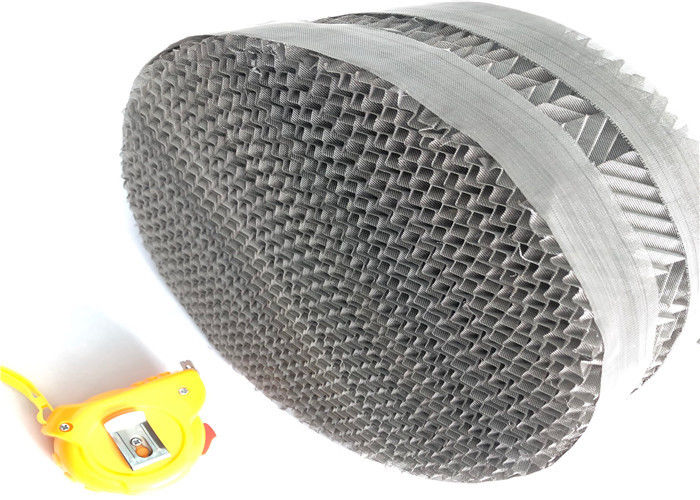

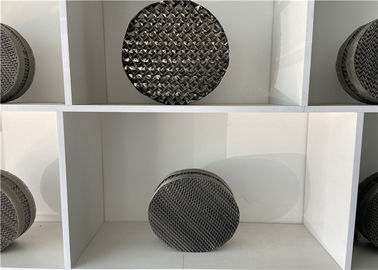

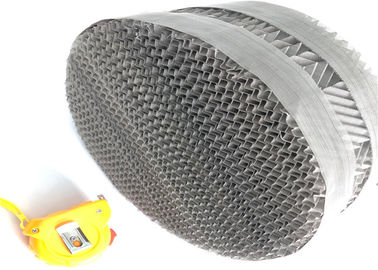

Gas flüssiges 125Y SS 304 strukturierte Verpackung in der Destillationskolonne

Draht-Gauze Structured Tower Packing For-Verteilung SS 304 des Gases flüssiges 125Y

Metall strukturierte verpackende Einleitung

Strukturierte Verpackung umfassen gestrickte strukturierte Verpackung, strukturierte Verpackung des Drahtmessgeräts, gewölbte Verpackung der Metalllochplatte.

Knitted strukturierte Verpackung wird gemacht von den mehrfachen Strängen des feinen Drahtes, die zusammen in einem Röhrenmuster gestrickt werden und, um eine dreidimensionale Struktur der Spitze und der Täler zur Verfügung zu stellen quetschverbunden dann und umwickelt oder überlagert. Der feindrähtige feine Draht liefert eine hohe Fläche. Diese strukturierte Verpackung wird für Anwendungen entsprochen, denen hohen Abscheidegrad mit einem Niederdrucktropfen, wie, Produktdestillationen des hohen Reinheitsgrades und Lösungsmittel und Nebenerscheinungswiederaufnahme verlangen Sie.

Das strukturierte Verpacken des Drahtmessgeräts wird besonders von der Drahtgewebegaze hergestellt, die in glatte Platten gedrückt wird, gleichmäßig durchlöchert, gerunzelt und mit Furchungen in den abwechselnden Richtungen gestapelt. Dieser Bau fördert vertrautes Gas/flüssigen Kontakt. Die gesponnene strukturierte Verpackung mit hohem Abscheidegrad, wird in den pharmazeutischen Produkten und in den Feinchemikalien benutzt.

Gewölbte Verpackung der Metalllochplatte wird von der Lochplatte mit Kanalfurchung auf Oberfläche gemacht. Sie wird von den vertikalen Blättern des gewölbten Metalls mit dem Winkel der Furchung gebildet, die in angrenzende Blätter aufgehoben wird, um eine offene Struktur mit geneigtem Flusskanal zu bilden. Die Verpackung hat Vorteile wie hohe Kapazität, niedriger Widerstand, hohe Masseübertragungs-Leistungsfähigkeit und hartnäckiger Widerstand zum Verschmutzen. Sie ist in den Einheitsoperationen wie Korrektur, Absorption und Extraktion weitverbreitet.

1. Der Druckabfall der strukturierten Verpackung ist bedeutend

Da der Gas-Flüssigkeitszweiphasenmembrankontakt in der strukturierten Verpackung zu dem sprudelnden Kontakt der zwei Phasen in der Siebschale unterschiedlich ist, ist der Druckabfall des verpackten Turms nur 1/4 bis 1/6 der Siebschale. Zum Beispiel ist der funktionierende Widerstand des Turms auf der strukturierten Verpackung kPa 3.5-4.2, ist der Funktionierendruck an der Unterseite kPa nur 35-45, ist der untere Turm noch noch unter Verwendung des Siebschaleturms, und der funktionierende Widerstand wird nicht geändert, also wird der Funktionierendruck des unteren Turms entsprechend durch 0,05~ 0,06 MPa, im Allgemeinen 0,44 bis 0,48 MPa verringert, damit die Wellenenergie des Luftkompressors um 5% bis 7% verringert werden kann.

2. Hohe Leistungsfähigkeit der strukturierten verpackenden Trennung

Das niedriger der Funktionierendruck der oberen Spalte, des größer die Trennung des Sauerstoffes, des Stickstoffes und des Argons, besonders der Trennung des Sauerstoffes und des Argons. Im Allgemeinen kann die Extraktionsrate des Sauerstoffes um 1% bis 3% erhöht werden, und die Extraktionsrate des Argons kann um 5%. 10% erhöht werden, hat Praxis geprüft, dass die SauerstoffExtraktionsrate der Lufttrennungsausrüstung mehr als 99% erreicht hat, und die Extraktionsrate des Argons hat mehr als 80% erreicht.

Die Extraktionsrate der Destillationskolonne hängt in hohem Grade von der Menge der Expansionsluft die obere Spalte, besonders für die Extraktionsrate des Argons kommend ab, also werden die isentropic Leistungsfähigkeit des turboexpander und das Aufladen des Überverdichters ununterbrochen verbessert. Das Verhältnis ist der Schlüssel zur Erhöhung der Extraktionsrate der Destillationskolonne.

3. Die regelmäßige Verpackung hat eine kleine flüssige Tragfähigkeit

Das Volumen der strukturierten Füllkörperkolonne ist im Allgemeinen nur 1% bis 6% des Spaltenvolumens, während die Tragfähigkeit der Siebspalte 8% bis 10% des Spaltenvolumens ist. Die kleine flüssige Tragfähigkeit bedeutet, dass die flüssigen Aufenthalte im Turm für kurze Zeit und im FunktionierenDruckabfall klein ist, der zur Operation der variablen Arbeitsbedingung nützlich ist. Der strukturierte verpackende Turm kann im Bereich von 40% bis 120% entworfen sein. Die Sauerstoffproduktion des oberen Turms der Trennanlage der Luft 12000m3/h von Nr. 5- Anlage Shanggang kann innerhalb des Bereiches 9000~14000mm3/h justiert werden, und der Messbereich ist nur 75%~117%.

4. Regelmäßiger verpackender Abstand ist groß

Die strukturierte Verpackung hat ein leeres Verhältnis von mehr als 95%. Im Siebschaleturm beträgt der Blendenbereich 80% des Turmabschnitts, und das öffnende Verhältnis ist 8% zu 12%, die weit kleiner als das leere Verhältnis der Füllerschicht sind. Für die gleiche Last ist der Turm des verpackten Turms kleiner als der Siebturm; im allgemeinen ist die Querschnittsfläche nur ungefähr 70% des Siebturms, der für umfangreiche Lufttrennungsausrüstung günstig ist.

5. Die Gerätstartzeit wird groß verkürzt

Der beginnende Prozess der Lufttrennungsausrüstung ist keine ProduktAusgabeoperation, also, die Anfangszeit ist zu verkürzen eine der Weisen, Energie zu sparen und Verbrauch der Lufttrennungsausrüstung zu verringern. Die Anfangszeit der Lufttrennungsausrüstung bezieht sich die auf Zeit, die erfordert wird, um die Expansionsmaschine zum Sauerstoffertrag anzustellen. Nachdem die Fertigstellung der Verpackung, die Menge der Flüssigkeit gehalten während der normalen Korrektur groß verringert ist und die Startzeit der Lufttrennanlage wird groß verkürzt. Nachdem die herkömmliche Verpackung im oberen Turm benutzt ist, wird die Menge der Flüssigkeit gehalten während der normalen Korrektur groß erhöht. Nach dem Abfall wird die Startzeit der Lufttrennanlage groß verkürzt, und die allgemeine Startzeit dauert nur 26 bis 30 Stunden.

6. Das Sauerstoffgehalt im Argonbruch ist ungefähr 90%.

Um direkt bis 1~2×10-4% durch kälteerzeugende Korrektur zu verringern, benötigt das theoretische Kennzeichen der Korrekturspalte ungefähr 180 Stücke, braucht die Siebplattenplatte über 300 Stücke, und der Widerstand ist bis zu kPa ungefähr 100. Offensichtlich ist das grobe Argon es ist unmöglich, außerhalb des Turms zu entladen, und die Höhe der strukturierten Verpackung ist ungefähr 45m. Der Widerstand ist nur kPa 14 bis 16, also ist die Realisierung des vollen Korrekturargonprozesses möglich.

Metall strukturierte verpackende Anwendung

• Feinchemikalien.
• Lösliche Wiederaufnahme.
• Raffinierung des chemischen Produktes.
• Atmosphärische Korrektur.
• Vakuumkorrektur.
