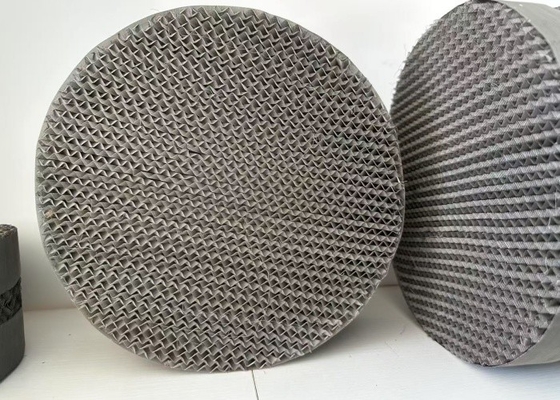

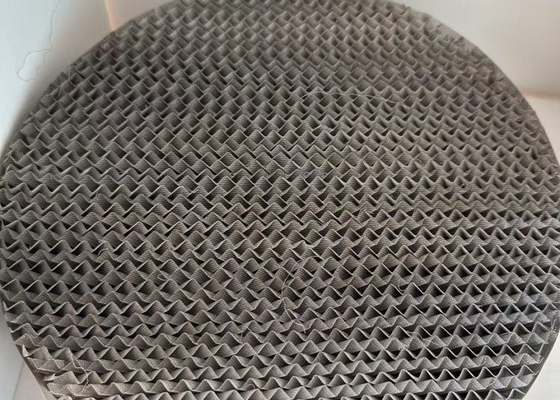

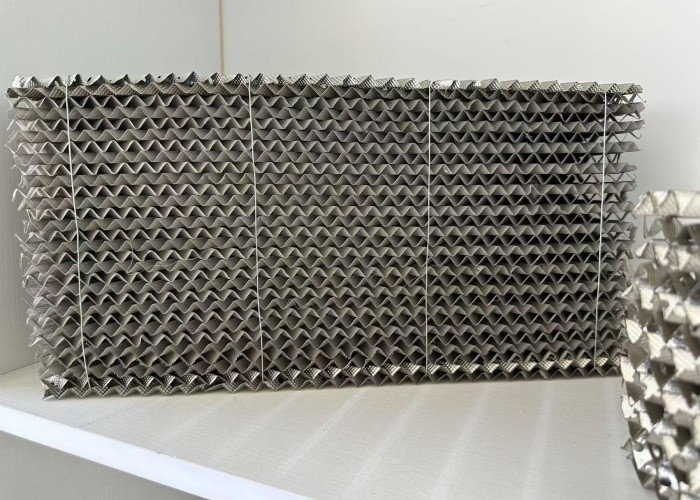

Metallstrukturverpackungen - hohe Effizienz, niedriger Druckverlust für Destillationstürme
Produktübersicht:
Metall-Strukturierte Verpackung ist eine hochleistungsfähige Turm-Innenlösung, die entworfen wurde, um die Masseübertragungseffizienz zu maximieren und gleichzeitig den Energieverbrauch bei Destillation, Absorption,und Stripping-VerfahrenDiese Verpackung, die mit hochpräzisen Metallplatten gefertigt wurde, bietet einen hervorragenden Dampf-Flüssigkeits-Kontakt, einen extrem niedrigen Druckverlust und eine außergewöhnliche Haltbarkeit.Raffination, und Gasverarbeitungsanwendungen.
Technisches Datenblatt:
| Parameter |
Spezifikation |
| Materielle Optionen |
Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
| Fläche |
125 ‰ 750 m2/m3 (auf Prozessbedarf angepasst) |
| Druckabfall |
10 ‰ 50 Pa/m (30 ‰ 50% niedriger als bei Zufallsverpackungen) |
| HETP (Höhe, die einer theoretischen Platte entspricht) |
0.2·0.5m (optimiert für hohe Reinheit) |
| Kapazität (Cs-Faktor) |
00,05 ‰ 0,12 m/s (hoher Durchsatz) |
| Betriebstemperatur |
-200°C bis +550°C (materialabhängig) |
| Korrosionsbeständigkeit |
Ausgezeichnet (316L für saure/chloride Umgebungen) |
| Zertifizierungen |
ISO 9001 |
Eigenschaften:
Optimiertes geometrisches Design
Präzisionsgefertigte Wellenwinkel (optional 45° und 60°)
Durch eine fortschrittliche Oberflächentexturierung wird die Verteilung des Flüssigfilms verbessert.
Berechnete leere Fraktionen zwischen 95-98% für optimale Durchflussmerkmale
Anpassbare Zellgrößen von 5 mm bis 20 mm
Materielle Exzellenz
Erhältlich in 304SS, 316L SS, Kohlenstoffstahl
Optional elektropolierte Oberfläche (Ra ≤ 0,4μm) zur Verschmutzungsbeständigkeit
Spezielle Legierungsoptionen für extreme Betriebsbedingungen
40-60 g/m2 warmgezinkte Unterschicht zum Korrosionsschutz
Leistungsvorteile
Massenübertragungswirksamkeit: HETP bis zu 0,2 m
Druckverringerung von bis zu 50% gegenüber herkömmlicher Verpackung
Kapazitätsfaktoren (Cs) zwischen 0,05-0,12 m/s
Einheit für die Berechnung der Wärmeeffizienz1
Anwendungen:
Petrochemische Verarbeitung:
Atmosphärische/Vakuumdestillation von Rohöl
Abtrennspalten für Aromatik (BTX)
Olefinreinigungssysteme
Einheiten zur Rückgewinnung von Lösungsmitteln
Gasbehandlung:
Aminkontaktoren zum Entfernen saurer Gase
Glycol-Entwässerungstürme
LNG-Reinigungszüge
CO2-Absorptionskolonnen
Spezialchemikalien:
Destillation von Arzneimitteln mit hoher Reinheit
Produktion von Chemikalien für elektronische Zwecke
Feinchemische Separationsverfahren
Spezialchemikalien:
Destillation von Arzneimitteln mit hoher Reinheit
Produktion von Chemikalien für elektronische Zwecke
Feinchemische Separationsverfahren
Herstellungsprozess:
Auswahl des Materials
Hochreine Legierungen, überprüft durch XRF-Analyse.
Präzisionsgewölbung
Die CNC-Hydraulikformung gewährleistet eine Winkelgenauigkeit von ±0,5°.
Oberflächenbehandlung
Elektropolieren (Ra ≤ 0,4 μm) oder PTFE-Beschichtung zur Verschmutzungsbeständigkeit.
Qualitätskontrolle
3D-Laser-Scannen zur Dimensionsüberprüfung.
Salzsprühprüfung (1000+ Stunden für beschichtete Varianten).
Anfordern Sie Proben mit Ihren Betriebsparametern für eine kostenlose Effizienzanalyse!
