Industrielle Metallgewölbte Verpackungen mit hoher Kapazität für die thermische Trennung

Industrielle Metallgewölbte Verpackungen - Hochkapazitäts-Wärmeabtrennungsmittel

Produktübersicht:

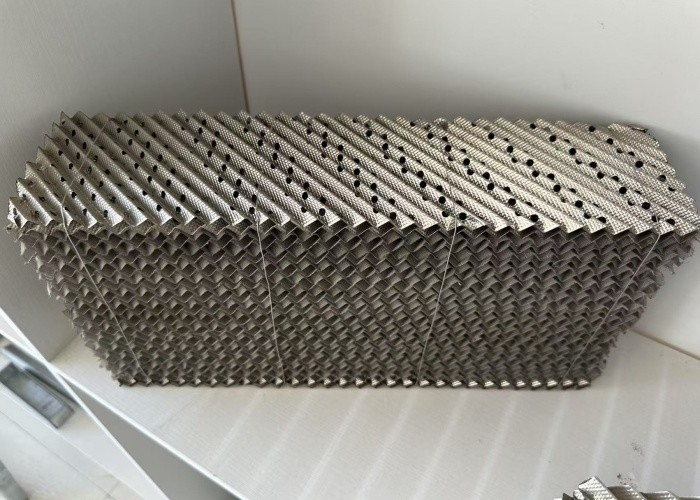

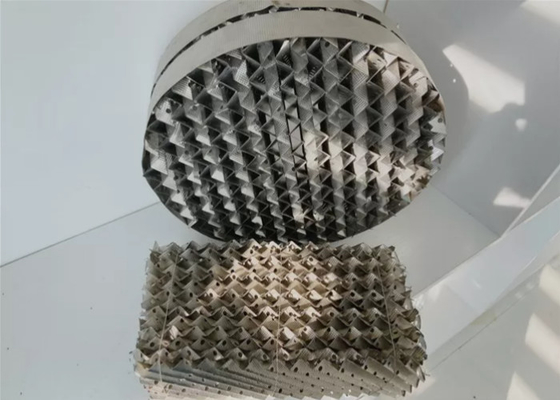

Unsere Industrie-Metall-Golfverpackungen sind für hocheffiziente Massenübertragung in anspruchsvollen Trennprozessen konzipiert.Diese strukturierte Verpackung sorgt für einen außergewöhnlichen Dampf-Flüssigkeits-Kontakt, wobei der Druckabfall geringer bleibt., Absorptions- und Stripping-Säulen für petrochemische, pharmazeutische und Umweltanwendungen.

Technisches Datenblatt:

Eigenschaften:

1. Überlegene Massenübertragungswirksamkeit

• Hohe Oberfläche (250-750 m2/m3) maximiert den Oberflächenkontakt
• Optimierter Wellenwinkel (45°-60°) verbessert die Flüssigkeitsverteilung
• Theoretische Stufen bis zu 5-8 pro Meter je nach Konfiguration

2. Hochkapazitätsbetrieb

• Kapazitätsfaktor (Cs) von 0,05-0,12 m/s verringert die Anforderungen an den Spaltendurchmesser
• Überschwemmungsgrad 15-20% höher als bei Zufallsverpackungen
• F-Faktoren bis zu 3,5 Pa·5

3. Nachhaltiges Bauen

• Erhältlich in Edelstahl 304/316/410
• Speziallegierungen (Hastelloy®/Monel®) auf Anfrage
• 0.1-0.2 mm Foliendicke gleicht Festigkeit und Effizienz aus

4. Betriebsvorteile

• Druckabfall 30-50% niedriger als bei Trays
• HETP bis zu 150 mm bei scharfen Trennungen
• Reduziert die Energiekosten um 20-40% gegenüber herkömmlicher Verpackung

Anwendungen:

1Petrochemische Industrie

• Fraktionierung von Rohöl
• Spaltkolonnen für Naphtha
• Reinigung mit Ethylenglycol

2Chemische Verarbeitung

• Säuregasabsorption (CO2/H2S)
• Lösungsmittelrückgewinnungstürme
• Feinchemische Destillation

3.Umwelt

• VOC-Entfernungssysteme
• Abwasserreiniger
• Abschwefelung von Rauchgasen

4.Pharmazeutische

• Destillation mit einem Lösungsmittel hoher Reinheit
• Konzentration von ätherischen Ölen
• API-Trennspalten

Herstellungsprozess:

1Auswahl der Materialien

• Kaltgewalzte Spulen aus exaktem Edelstahl
• Überprüfung der Ultraschalldicke (± 0,005 mm)

2. Wellenbildung

• mit einer Leistung von > 50 W und einer Leistung von > 50 W
• Winkel Toleranz ±0,5°

3. Oberflächenbehandlung

• Elektropolieren (Ra≤0,4μm für die Verschmutzungsbeständigkeit)
• Optional PTFE-Beschichtung für saure Dienstleistungen

4. Versammlung

• Roboter-Stapeln mit einer Ausrichtungsgenauigkeit von 0,1 mm
• Laserschweißen von Endplatten (vollständiges Durchdringen)

5. Qualitätskontrolle

• 3D-Scannen zur Geometrieüberprüfung
• Durchflussprüfung in Pilotkolonne (Simulation 1:1)
• Materialzertifizierung

Häufige Fragen:

F: Wofür wird diese Verpackung verwendet?
A: Es hilft, Flüssigkeiten und Gase in chemischen Türmen zu trennen (wie bei der Ölraffinierung oder der Wasseraufbereitung).

F: Welche Materialien sind verfügbar?
A: Standard ist Edelstahl (304/316), aber wir bieten auch Spezialmetalle für scharfe Chemikalien an.

F: Ist die Installation schwierig?
A: Kein ?? ist in einfach zu stapelnden Abschnitten mit Anweisungen erhältlich.

F: Kann ich eine Probe bekommen?
A: Ja kleinere Prüfstücke zur Auswertung.

Warum unsere Verpackung?
Custom Designs: Maßgeschneiderte Wellungsmuster für Ihren Prozess.

Technischer Support: CFD-Modellierung zur Leistungsvorhersage.

Anfordern Sie Proben mit Ihren Betriebsparametern für eine kostenlose Effizienzanalyse!
