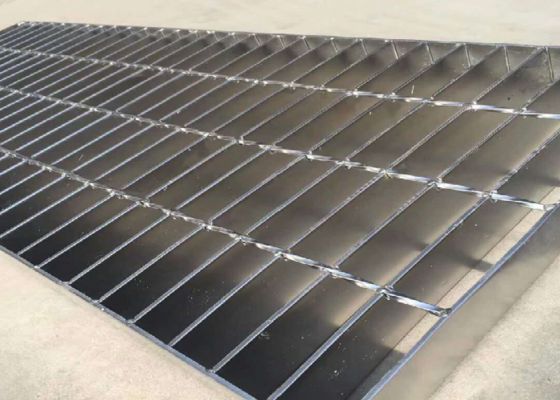

Modulärer Stahlweggitter Schnelle Installation Korrosionsbeständige Belastung
Modular Steel Walkway Grating ist ein vorgefertigtes Sicherheitsfußbodensystem, das für eine schnelle Installation vor Ort, eine vorhersehbare Belastungsleistung und eine langfristige Haltbarkeit entwickelt wurde.mit einer Breite von mehr als 20 mm,, reduziert die Installationsarbeit und die Ausfallzeiten und bietet gleichzeitig eine zuverlässige Rutschfestigkeit, Drainage und Belüftung.Dieses Gitter balanciert Festigkeit mit Bedienbarkeit..
Technische Spezifikation
| Artikel |
Typische Optionen |
| Material |
Kohlenstoffstahl, Verzinkter Stahl, Edelstahl 304/316, Duplex |
| Profile für Lagerstangen |
Flachstab 25 × 5 mm bis 60 × 8 mm, gezackter Stang, I-Stab |
| Kreuzbalken / Schweißart |
Geschweißt / mit Druckverschluss / mit Niete |
| Größe der Platte |
500 × 1000 mm, 1000 × 2000 mm, 1000 × 3000 mm, nach Maß |
| Trägerschlag |
25 mm, 30 mm, 40 mm (andere auf Anfrage) |
| Kreuzschlag |
50 mm, 100 mm |
| Oberflächenbearbeitung |
Warmdippverzinkung, Zinkbeschichtung, Epoxidhaltigkeit, Pulverbeschichtung |
| Nennlast |
Nur für Fußgänger / Fußgänger + leichte Ausrüstung / Gabelstapler |
| Randdetail |
Gezäunte Kante / verstärkter Rahmen / flacher Flansch |
| Standarddicke |
Lagerstangenstärke 4-8 mm |
Schlüsselpunkte der Konstruktion
- Modularisierte Paneele: Ein verriegelndes Design oder Klemmkits ermöglichen eine schnelle Einbauführung und Abnahme zur Wartung.
- Vorentwickelte Lastwerte: Die Größe und das Stabprofil der Platten sind so abgestimmt, daß sie den vorgegebenen Belastungen in kN/m2 entsprechen.
- Korrosionsschutz: Heißverzinkende oder Epoxysysteme verlängern die Lebensdauer in Außen- oder korrosiven Umgebungen.
- Antislip-Optionen: Gezackte Stäbe, erhöhte Grübchenmuster oder grüne Oberflächen für ölige oder nasse Bereiche.
- Instandhaltungsfähigkeit: Einzelne Platten können ersetzt werden, ohne benachbarte Abschnitte zu schneiden, wodurch die Reparaturkosten gesenkt werden.
Vorteile
- Installationsgeschwindigkeit-- Modularer Ansatz reduziert die Schweißzeit vor Ort und die Zeit für Gerüste.
- Vorhersagbare Leistung-- Technische Toleranzen und Lasttabellen minimieren das Designrisiko.
- Niedrigere Lebenszykluskosten- Langlebige Oberflächen und einfacher Austausch senken die Gesamtbetriebskosten.
- Sicherheit an erster Stelle- Reduzierte Stolpergefahren, definierte Rutschfestigkeit und freie Abflusswege.
- Designflexibilität- Kann mit Leitern, Zehenplatten und Zugangsschleusen integriert werden.
Anwendungen

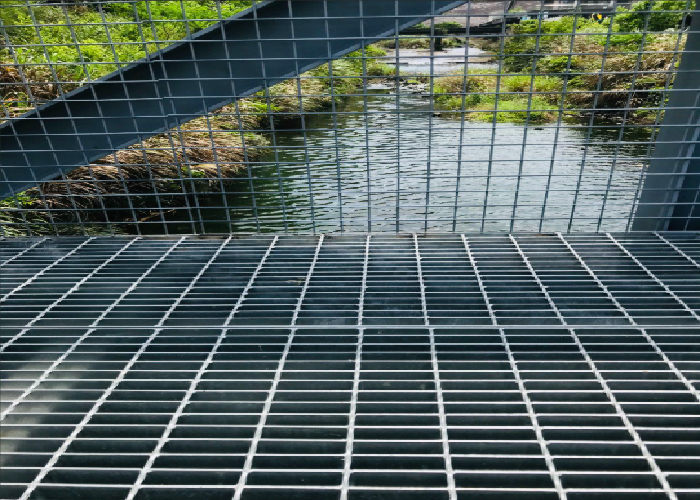

Pflanzengefäße und -plattformen, Zwischengeschosse, Zugangsbrücken, Servicegänge auf dem Dach, Schiffsdecks, Öl- und Gasanlagen, Wasseraufbereitungsanlagen, Parkplatzwege und Fußgängerbrücken.
Herstellungsprozess
- Auswahl und Geradigung von Rohstoffen.
- Präzisionsschnitt von Lagerbalken und Querbalken bis zur Toleranz.
- Schweißen/pressverriegeln/nieten unter einem gesteuerten Gig zur Gewährleistung einer gleichmäßigen Flachheit der Platte.
- Randfalten oder Rahmenschweißen zur Torsionssteifigkeit.
- Oberflächenbehandlung (Verzinkung/Bemalung) und Belastungsprüfung pro Charge.
- Identifikationskennzeichnung mit Teilnummer, Material und Lastklasse.
Anleitung zur Installation
- Verwenden Sie die mitgelieferten Klemmkits oder Gegensunkschrauben für eine schlaue Oberfläche.
- Es wird eine spezifizierte Lücke für die thermische Bewegung (normalerweise 3-5 mm) beibehalten.
- Für jede Lastbewertungstabelle muss ein angemessener Abstand zwischen den Stützen vorhanden sein.
- Für Schwerlast- oder Fahrzeugbereiche werden verstärkte Kanten und durchgehende Stützbalken verwendet.
Wartung und Ersatz
Eine routinemäßige Prüfung auf Beschichtungsbeschädigungen und Abfallentsorgung sorgt für eine optimale Leistung.In Hochverschleißzonen empfohlen.
Verpackung und Vorlaufzeit
Die Panels werden mit Holzseparatoren gestapelt, in eine Schutzfolie eingewickelt und auf Paletten oder Stahlschlitten befestigt.Verfügbarkeit von Exportkisten und -kennzeichnung.
Zertifizierungen und Dokumentation
Auf Anfrage werden Prüfberichte, Materialzertifikate und Belastungsberichte bereitgestellt.
Häufig gestellte Fragen
F: Kann ich für gebogene Gehwege maßgeschneiderte Paneldimensionen erhalten?
A: Ja, wir können geformte Platten und segmentierte Bögen liefern, die für gebogene Routen geeignet sind.
F: Liefern Sie Installationszubehör?
A: Ja, Klemm-Kits, Ankerschrauben und Geländer können geliefert werden.
F: Welche Oberflächen sind für Küstenanlagen geeignet?
A: Es wird empfohlen, mit einem Epoxydopfen oder Edelstahl 316 zu galvanisieren.
