SS 304 asphaltieren strukturiertes verpackendes 250Y 500Y für Verteilung der Gas-Flüssigkeit

SS 304 asphaltieren strukturierte Verpackung für Verteilung von Gas-Flüssigkeits-250Y 500Y

Metall strukturierte verpackende Verpackungs-Einleitung

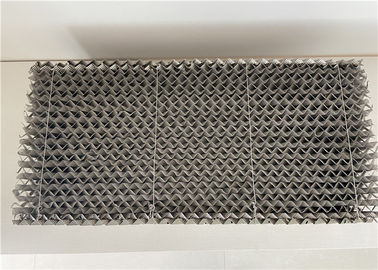

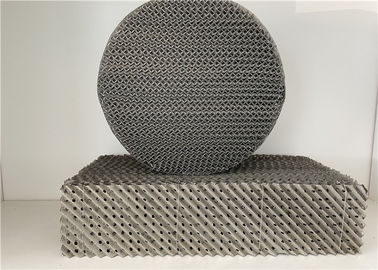

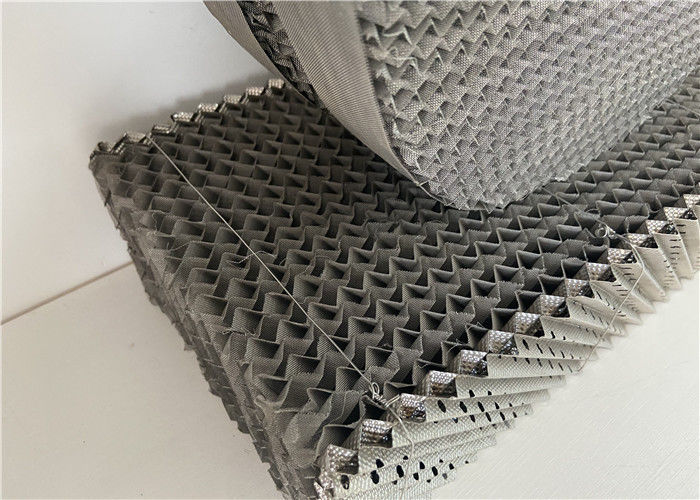

Asphaltieren Sie strukturierte Verpackung wird gemacht von der Lochplatte mit Kanalfurchung auf Oberfläche und bleibt Struktureigenschaft der Metalldraht-Gazeverpackung.

Metallbauturmverpackung verstärkt einheitliche flüssige Verteilungs- und Oberflächennassmachenfähigkeit, die Stoffübergang-Leistungsfähigkeit erhöht. Asphaltieren Sie strukturierte Verpackung hat Eigenschaft des Hochs des großen, leeren Verhältnisses der spezifischen Oberfläche und des Gewichtslichtes; Gasen Sie die kleine und regelmäßige Wegschiefe, Druckabfalltief; Radialdiffusion gut, flüssiger Kontakt des Gases genügend.

Metall strukturierte verpackende Anwendung

Entlüfter des Wassers 1.Sea

Gas 2.Waste perification, Trockner und Gas, wasserlösliche Lösungsmittel absorbors

3.HCL und H2S-Produktion

Trennung 4.Air

5.Strippers

6.Vacuum und atmosphärisches Rohöl fractionator

Operation des Drucks 7.Negative, des Normaldrucks und der Druckregulierung

Extraktion 8.Liquid

Turm des Wasserkühlers 9.Ethylene

Metall strukturierte verpackende Vorteile

1. Der Druckabfall der strukturierten Verpackung ist bedeutend

Da der Gas-Flüssigkeitszweiphasenmembrankontakt in der strukturierten Verpackung zu dem sprudelnden Kontakt der zwei Phasen in der Siebschale unterschiedlich ist, ist der Druckabfall des verpackten Turms nur 1/4 bis 1/6 der Siebschale. Zum Beispiel ist der funktionierende Widerstand des Turms auf der strukturierten Verpackung kPa 3.5-4.2, ist- der Betriebsdruck an der Unterseite kPa nur 35-45, ist der untere Turm noch noch unter Verwendung des Siebschaleturms, und der funktionierende Widerstand wird nicht geändert, also wird der Betriebsdruck des unteren Turms entsprechend durch 0,05~ 0,06 MPa, im Allgemeinen 0,44 bis 0,48 MPa verringert, damit die Wellenenergie des Luftkompressors um 5% bis 7% verringert werden kann.

2. Hohe Leistungsfähigkeit der strukturierten verpackenden Trennung

Je niedriger der Betriebsdruck der oberen Spalte, je größer die Trennung des Sauerstoffes, Stickstoff und Argon, besonders die Trennung des Sauerstoffes und Argon. Im Allgemeinen kann die Extraktionsrate des Sauerstoffes um 1% bis 3% erhöht werden, und die Extraktionsrate des Argons kann um 5%. 10% erhöht werden, hat Praxis geprüft, dass die SauerstoffExtraktionsrate der Lufttrennungsausrüstung mehr als 99% erreicht hat, und die Extraktionsrate des Argons hat mehr als 80% erreicht.

Die Extraktionsrate der Destillationskolonne hängt in hohem Grade von der Menge der Expansionsluft die obere Spalte, besonders für die Extraktionsrate des Argons kommend ab, also werden die isentropic Leistungsfähigkeit des turboexpander und das Aufladen des Überverdichters ununterbrochen verbessert. Das Verhältnis ist der Schlüssel zur Erhöhung der Extraktionsrate der Destillationskolonne.

3. Die regelmäßige Verpackung hat eine kleine flüssige Tragfähigkeit

Das Volumen der strukturierten Füllkörperkolonne ist im Allgemeinen nur 1% bis 6% des Spaltenvolumens, während die Tragfähigkeit der Siebspalte 8% bis 10% des Spaltenvolumens ist. Die kleine flüssige Tragfähigkeit bedeutet, dass die Flüssigkeit im Turm für kurze Zeit bleibt und der Betriebsdruckabfall klein ist-, der zur Operation der variablen Arbeitsbedingung nützlich ist. Der strukturierte verpackende Turm kann im Bereich von 40% bis 120% entworfen sein. Die Sauerstoffproduktion des oberen Turms der Trennanlage der Luft 12000m3/h von Nr. 5- Anlage Shanggang kann innerhalb des Bereiches 9000~14000mm3/h justiert werden, und der Messbereich ist nur 75%~117%.

4. Regelmäßiger Verpackungsabstand ist groß

Die strukturierte Verpackung hat ein leeres Verhältnis von mehr als 95%. Im Siebschaleturm beträgt der Blendenbereich 80% des Turmabschnitts, und das Öffnungsverhältnis ist 8% zu 12%, die weit kleiner als das leere Verhältnis der Füllerschicht sind. Für die gleiche Last ist der Turm des verpackten Turms kleiner als der Siebturm; im Allgemeinen ist die Querschnittsfläche nur ungefähr 70% des Siebturms, der für umfangreiche Lufttrennungsausrüstung günstig ist.

5. Die Gerätstartzeit wird groß verkürzt

Der beginnende Prozess der Lufttrennungsausrüstung ist keine ProduktAusgabeoperation, also, die Anfangszeit ist zu verkürzen eine der Weisen, Energie zu sparen und Verbrauch der Lufttrennungsausrüstung zu verringern. Die Anfangszeit der Lufttrennungsausrüstung bezieht sich die auf Zeit, die erfordert wird, um die Expansionsmaschine zum Sauerstoffertrag anzustellen. Nach der Fertigstellung der Verpackung, wird die Menge der Flüssigkeit gehalten während der normalen Korrektur groß verringert, und die Startzeit der Lufttrennanlage wird groß verkürzt. Nachdem die herkömmliche Verpackung im oberen Turm benutzt ist, wird die Menge der Flüssigkeit gehalten während der normalen Korrektur groß erhöht. Nach dem Abfall wird die Startzeit der Lufttrennanlage groß verkürzt, und die allgemeine Startzeit dauert nur 26 bis 30 Stunden.

6. Das Sauerstoffgehalt im Argonbruch ist ungefähr 90%.

Zu direkt bis 1~2×10-4% durch kälteerzeugende Korrektur verringern, soll das theoretische Kennzeichen des Korrekturspaltenbedarfs über 180 Stücke, des Siebplattenplattenbedarfs über 300 Stücke und des Widerstands bis zu kPa ungefähr 100. Offensichtlich ist das grobe Argon es ist unmöglich, die Außenseite des Turms zu entladen, und die Höhe der strukturierten Verpackung ist ungefähr 45m. Der Widerstand ist nur kPa 14 bis 16, also ist die Realisierung des vollen Korrekturargonprozesses möglich.
