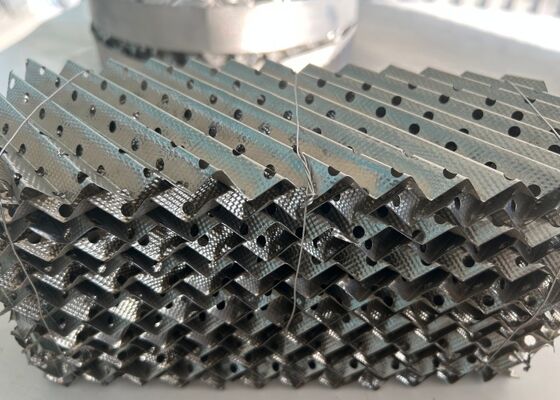

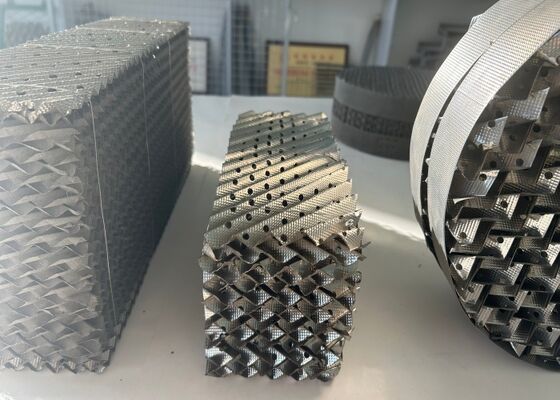

SS304/316 Metall Lochblechpackung für Feinchemie & Vakuumdestillation
Metall Strukturierte Packung Einführung
Yuanhai Metall Strukturierte Packung ähnelt in der Konstruktion Standardpackungen, mit Ausnahme einer subtilen Modifikation in der Geometrie der Wellung an der Ober- und Unterseite jeder Packungsschicht. Diese relativ kleine Änderung der Geometrie eliminiert die abrupte Richtungsänderung der Flüssigkeits- und Dampfphasen an der Packungsschichtgrenzfläche.
Die Kapazität konventioneller strukturierter Packungen wird durch die Wechselwirkung des Flusses an der Schichtgrenzfläche begrenzt, wo die abrupte Richtungsänderung die Menge an gegenläufiger Flüssigkeit und Dampf begrenzt. Wenn der Flüssigkeitsfluss durch den aufwärts gerichteten Dampf eingeschränkt wird, beginnt sich die Flüssigkeit an der Schichtgrenzfläche anzusammeln, was den Druckabfall erhöht und letztendlich zu Überflutung führen kann.
Die Geometrie der Yuanhai strukturierten Packung entlastet die Flüssigkeitsflussbeschränkung. Da die vorzeitige Ansammlung von Flüssigkeit eliminiert wird, werden die Eigenschaften des geringen Druckabfalls der strukturierten Packung über den gesamten effizienten Betriebsbereich der Packung besser aufrechterhalten. Die Vorteile der Yuanhai strukturierten Packung sind signifikanter für kleinere Wellenkräuselungsgrößen und Packungen mit größerer Oberfläche. Abhängig von der Anwendung und dem Packungsstil wurde eine Kapazitätssteigerung von bis zu 40 % beobachtet.
Metall Strukturierte PackungTechnische Spezifikation
Die Spezifikation basiert auf SS304 Material:
| Artikel |
Oberfläche Aream2/m³ |
Freies Volumen
% |
P
Pa/m |
Theo. Platte
Stk./Platte |
F-Faktor
m/s(kg/m³)0.5 |
| SB-125Y |
125 |
98 |
2x10-4 |
1-1.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2.5 |
2.6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
4-4.5 |
1.8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3.5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3.5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2.2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Metall Strukturierte Packung Vorteile
| Gepackte Kolonnen |
Bodenkolonnen |
| Geringerer Druckabfall führt zu erheblichen Energieeinsparungen. (Eine Reduzierung der Leistung um mehr als 5 % ist möglich.) |
Höherer Druckabfall, aber kürzere Kolonnen. |
| Hohe Turndown-Fähigkeit. (Bis zu 40 % der Auslegungskapazität ist möglich.) |
Begrenzte Turndown für einen effizienten Betrieb. (60-70 % der Auslegungskapazität sind typisch.) |
| Ermöglicht die Produktion von reinem Argon durch Destillation und eliminiert somit die Notwendigkeit einer reinen Wasserstoffquelle. |
Kann für Hochdruckdestillation verwendet werden. |
Metall Strukturierte PackungVorteile
Hohe Anzahl theoretischer Böden, großer Fluss und geringer Druckabfall;
Gute Leistung bei geringer Arbeitslast, erhöhte Anzahl theoretischer Böden mit Abnahme der Gaslast, und es gibt fast keine untere Grenze der Arbeitslast;
Große Betriebselastizität;
Kein offensichtlicher Verstärkungseffekt;
Erfüllung der Anforderungen an Präzisions-, Groß- und Hochvakuumdestillationseinheiten, Bereitstellung günstiger Bedingungen für Destillationstrennsysteme, wärmeempfindliche Materialien und hochreine Produkte.
Metall Strukturierte Packung Anwendung
Stoffübertragung von temperaturempfindlichen chemischen Produkten
Richtige laterale Verteilung von Flüssigkeiten und Gasen
Lösungsmittelrückgewinnung
Batch- und kontinuierliche Destillation
Systeme mit geringer Flüssigkeitsbelastung
Bereitstellung der höchsten theoretischen Böden pro Meter Packungshöhe
Reduzierung des Flüssigkeitsrückhalts
Wirtschaftlichere Betriebslasten von Behältern
