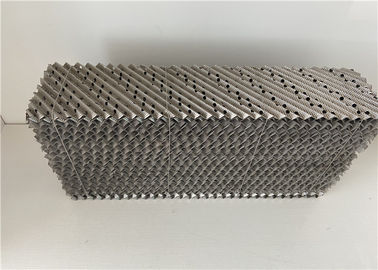

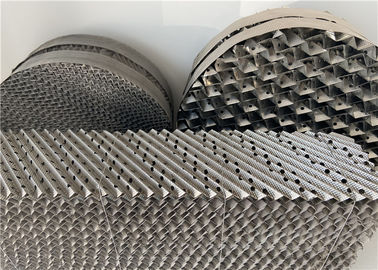

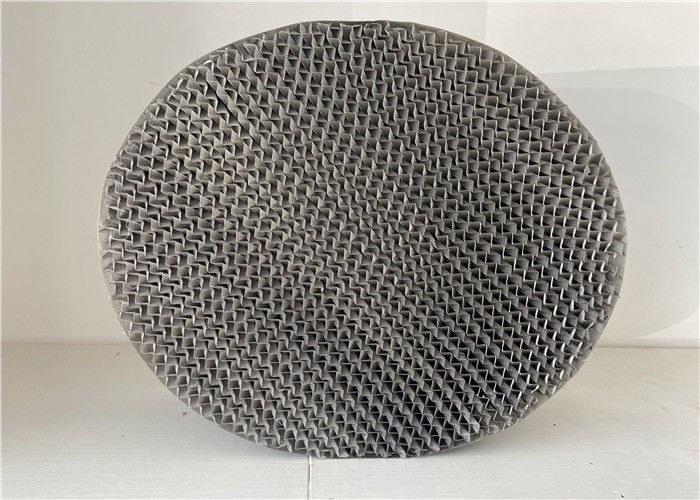

Gewellte Platte des Edelstahl-304 316L strukturierte Spalten-Verpackung 250Y
Metall strukturierte verpackende Verpackungs-Einleitung
Strukturierte Verpackung Yuanhai Metall ist im Bau Standardverpackung, außer einer subtilen Änderung in der Geometrie der Furchung an der Spitze und an der Unterseite jeder verpackenden Schicht ähnlich. Diese verhältnismäßig kleine Veränderung in der Geometrie beseitigt die plötzliche Änderung in der Strömungsrichtung der Flüssigkeit und Dampfphasen am Verpacken überlagern Schnittstelle.
Die herkömmliche strukturierte verpackende Kapazität wird durch Flussinteraktion an der Schichtschnittstelle begrenzt, in der der plötzliche Richtungswechsel die Menge der anti-flüssigen Flüssigkeit und des Dampfes begrenzt. Während der flüssige Fluss durch den aufwärts-flüssigen Dampf eingeschränkt wird, fängt die Flüssigkeit an, an der Schichtschnittstelle aufzubauen, die möglicherweise erhöht den Druckabfall und schließlich zu die Überschwemmung führt.
Die Geometrie von Yuanhai strukturierte Verpackung entlastet die flüssige Flussbeschränkung. Weil die vorzeitige Anhäufung der Flüssigkeit beseitigt wird, werden die Niederdrucktropfeneigenschaften der strukturierten Verpackung besser während des e-ffi cient Betriebsbereichs der Verpackung aufrechterhalten. Der Nutzen von Yuanhai strukturierte Verpackung ist bedeutender für kleinere Furchungsfalzgröße, höhere Flächeverpackung. Abhängig von Anwendungs- und Verpackungsart bis zu einer 40% Kapazitätssteigerung ist beobachtet worden.
Metall strukturierte verpackende technische Spezifikation
Die Spezifikation basiert auf Material SS304:
| Einzelteil |
Oberflächen-Aream2-/m³ |
Totraum
% |
P
Pa/m |
Theo. Platte
pc/plate |
F-Faktor
m/s (kg-/m³) 0,5 |
| SB-125Y |
125 |
98 |
2x10-4 |
1-1.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2.5 |
2,6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
4-4.5 |
1,8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3,5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3,5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2,2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Metall strukturierte verpackende Vorteile
| Füllkörperkolonnen |
Trayed-Spalten |
| Niederdrucktropfen führt zu bedeutende Energieeinsparungen. (Größer als 5% Reduzierung in der Energie ist. möglich) |
Hochdrucktropfen, aber kürzere Spalten. |
| Hohe Ablehnungsfähigkeit. (Unten bis 40% von Entwurfskapazität ist. möglich) |
Begrenzte Ablehnung für leistungsfähige Operation. (60-70% von Entwurfskapazität ist. typisch) |
| Ermöglicht reiner Argonproduktion durch Destillation und deshalb beseitigt Bedarf an einer reinen Wasserstoffquelle. |
Kann für Hochdruckdestillation verwendet werden. |
Asphaltieren Sie strukturierte verpackende Vorteile
1. Der Druckabfall der strukturierten Verpackung ist bedeutend
2. Hohe Leistungsfähigkeit der strukturierten verpackenden Trennung
3. Die regelmäßige Verpackung hat eine kleine flüssige Tragfähigkeit
4. Regelmäßiger Verpackungsabstand ist groß
5. Die Gerätstartzeit wird groß verkürzt
6. Das Sauerstoffgehalt im Argonbruch ist ungefähr 90%.
Metall strukturierte verpackende Anwendung
1. Meerwasserentlüfter
2. Abgas perification, Trockner und Gas, wasserlösliche Lösungsmittel absorbors
3. Hcl- und H2S-Produktion
4. Lufttrennung
5. Arbeitswalzen
6. Vakuum und atmosphärisches Rohöl fractionator
7. Unterdruck-, Normaldruck- und Druckregulierungsoperation
8. Flüssige Extraktion
9. Äthylenwasserkühlerturm
