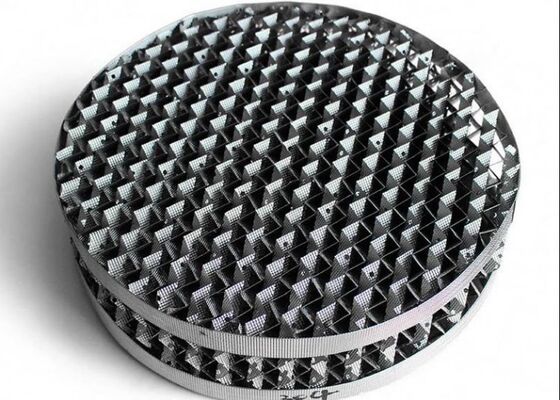

Regelmäßige strukturierte Packung aus Edelstahl 304 für den Fraktionierungsturm

Regelmäßige strukturierte Packung aus Edelstahl 304 für den Fraktionierungsturm

Beschreibung der strukturierten Verpackung

Bei der strukturierten Packung handelt es sich um eine hocheffiziente Turminnenkomponente, die speziell für Stoffaustauschprozesse in Destillations-, Rektifikations-, Absorptions- und Stripptürmen entwickelt wurde. Es wird hergestellt, indem dünne Metallbleche, Kunststoffplatten oder Keramikmaterialien zu regelmäßig gewellten Platten angeordnet werden, die zu integralen Verpackungsmodulen zusammengesetzt werden. Jede Schicht aus Wellplatten ist in einem festen Neigungswinkel angeordnet und benachbarte Packungsschichten sind im Inneren des Turms kreuzweise gestapelt, wodurch kontinuierliche, geordnete und gerichtete Strömungskanäle für Gas- und Flüssigkeitsphasen entstehen.

Wenn Gas nach oben steigt und Flüssigkeit in der Säule nach unten fließt, bietet die strukturierte Packung eine große spezifische Oberfläche für vollständigen Gas-Flüssigkeits-Kontakt. Es kann Flüssigkeiten gleichmäßig verteilen, um einen dünnen Flüssigkeitsfilm zu bilden, wodurch Kanalströmungen, Wandströmungen und Flüssigkeitsfehlverteilungen wirksam vermieden werden. Im Vergleich zur Füllkörperpackung zeichnet sich die strukturierte Packung durch eine höhere Trenneffizienz, einen geringeren Druckabfall und eine größere Verarbeitungskapazität aus und ist zum bevorzugten Stoffübertragungsmedium für große, hochpräzise industrielle Trennanlagen geworden.

Zu den gängigen Materialien gehören Edelstahl (SS304, SS316L, SS321), PP, PVC, PTFE, Keramik, Kupfer und Aluminium, die an verschiedene Arbeitsbedingungen bei hohen und niedrigen Temperaturen, starker Korrosion, Sauberkeit und Lebensmittelqualität angepasst werden können.

Merkmale der strukturierten Verpackung

Hohe Stoffübertragungseffizienz

Eine große spezifische Oberfläche und eine gute Oberflächenbenetzbarkeit ermöglichen einen ausreichenden Gas-Flüssigkeits-Kontakt, wodurch mehr theoretische Böden erreicht und eine präzise Trennung von Mehrkomponentenmischungen realisiert werden können.

Geringer Druckabfall

Regelmäßige geometrische Strömungswege reduzieren den Gasströmungswiderstand erheblich, sparen Betriebsenergie und eignen sich besonders für Vakuumdestillationssysteme.

Hoher Hohlraumanteil und großer Durchsatz

Ein hohes Hohlraumvolumen unterstützt einen hohen Gas- und Flüssigkeitsfluss und erfüllt so die Anforderungen einer kontinuierlichen Hochlastproduktion in Industrietürmen.

Gleichmäßige Flüssigkeitsverteilung

Gewellte und optional mikroporöse Strukturen sorgen für eine sekundäre Flüssigkeitsumverteilung, vermeiden einen Flüssigkeits-Biasfluss und sorgen für eine stabile Langzeit-Trennleistung.

Große Materialauswahl und starke Anpassungsfähigkeit

Zur Beständigkeit gegen Säure-, Alkali-, Chlorid- und organische Lösungsmittelkorrosion stehen mehrere Materialoptionen zur Verfügung, die für Arbeitstemperaturen von extrem niedrigen Temperaturen bis zu hohen Temperaturen über 400 °C geeignet sind℃.

Einfache Installation und Wartung

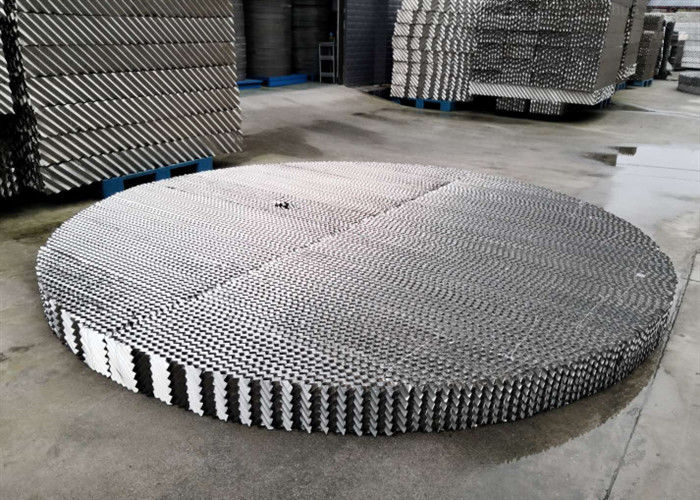

Die vormontierte modulare Struktur kann je nach Turmdurchmesser in segmentierte Blöcke unterteilt werden, was für die interne Installation, Demontage, Reinigung und spätere Wartung des Turms praktisch ist.

Technische Parameter:

Anwendungen strukturierter Verpackung

Petrochemische Industrie: Rohölfraktionierung, Trennung aromatischer Kohlenwasserstoffe, Vakuumdestillation

Feinchemie- und Pharmaindustrie: Lösungsmittelrückgewinnung, Reinigung pharmazeutischer Zwischenprodukte und hochreiner Reagenzien

Erdgasverarbeitung: Entschwefelung, Dekarbonisierung, Dehydrierung und Gasreinigung

Umweltschutz: Abgasabsorption, Restgaswäsche, Rauchgasbehandlung

Lebensmittel-, Getränke- und biochemische Industrie: Alkoholrektifikation, Speiseölraffinierung

Luftzerlegung, Kohlechemieindustrie, Düngemittelindustrie und andere Stoffaustauschprozesse

FAQ:

Q1. Wie lautet der Markenname der Metallstrukturpackung?

A1. Der Markenname der Metallstrukturpackung ist Yuanhai.

Q2. Wie lautet die Modellnummer der strukturierten Metallpackung?

A2. Die Modellnummer der Metallstrukturpackung ist YH-06.

Q3. Wo wird die Metallstrukturpackung hergestellt?

A3. Die Metallstrukturpackung wird in der Provinz Hebei, China, hergestellt.

Q4. Was ist die Zertifizierung der Metallstrukturpackung?

A4. Die Metallstrukturverpackung ist nach ISO 9001:2015 zertifiziert.

F5. Was ist die Mindestbestellmenge der Metallstrukturpackung?

A5. Die Mindestbestellmenge der Metallstrukturpackung beträgt 1 Stück.

F6. Ist der Preis verhandelbar?

A6. Ja, der Preis der Metallstrukturpackung ist verhandelbar.

F7. Wie wird die Metallstrukturpackung verpackt?

A7. Die Metallstrukturverpackung wird auf Paletten oder nach Bedarf verpackt.

F8. Wie lange ist die Lieferzeit der Metallstrukturverpackung?

A8. Die Lieferzeit der Metallstrukturverpackung variiert je nach Bestellmenge.

F9. Wie lauten die Zahlungsbedingungen für die Metallstrukturverpackung?

A9. Die Zahlungsbedingungen für die Metallstrukturpackung sind TT/LC.

F10. Wie hoch ist die Lieferfähigkeit der Metallstrukturpackung?

A10. Die Lieferfähigkeit der strukturierten Metallverpackung beträgt 10.000 STÜCK/10 TAGE.
